  3. 技術資料

技術資料

CREE – LEDユニット性能一覧

CREE

LED懐中電灯に使用されているCREE社LEDユニットの性能一覧

CREE

LED(Group) 最大光量 最大電力 最大効率 照射角 詳細 data
XM-L2(U2) 1052 lm 10 w 170 lm/W 125 ° link link
XM-L(T6,U2) 1040 lm 10 w 158 lm/W 125 ° link link
XP-G2(R5) 515 lm 5 w 167 lm/W 125 ° link link
XP-G(R4,R5,S2) 493 lm 5 w 146 lm/W 125 ° link link
XP-E(R2,R4) 349 lm 3.3 w 141 lm/W 120 ° link link
XP-E 307 lm 3.5 w 122 lm/W 115 ° link link

補足

  • 最大効率：Maximum Efficacy at Binning Conditions
  • 最大光量はLEDユニットの限界性能であって、搭載されている懐中電灯の明るさではありません。
  • LED一覧（メーカーサイト：英文）

IPX規格と懐中電灯の防水性能

防水

“IPX”とは水の侵入に対する保護等級を表す規格で、懐中電灯では製品の防水性能を表すために使用されています。ここではフラッシュライトの防水性能に関わるIPX規格について詳しく説明します。

続きを読む

フラッシュライト　電池の種類と名称　技術資料

フラッシュライトの電池の呼び名は馴染みがなく、わかりにくいので整理してみます。

通称（サイズ）

使用電池のサイズは、ライトによってそれぞれ違います。

日本では単○型という呼び名が一般的ですが、ライト類は海外製が多いためか表のような国際的な呼び名がよく用いられます。

日本での呼び名国際的な呼び名
単1型D
単2型C
単3型AA
単4型AAA
単5型N

製品名に続けて表示されていることが多い国際表記ですが、その例を以下に挙げます。

1AA　←　単三型電池を1本使用

2AAA　←　単四型電池を2本使用

6D　←　単一型電池を6本使用（本体が大型になることが想像できますね）

AAとかAAAとか、馴染みのない呼び方で混乱しますが、この電池の表記は本格的なライトを検討する場合に避けては通れません。最低限でもAA（単三型）とAAA（単四型）だけは覚えておきたいところです。覚え方のポイントは「Aが少ないほうが大きな電池」です。知らなかった方はこの機会に是非覚えておきましょう。

JIS規格名

電池にはJIS規格名もあって、こちはらライト関連ではあまり使用されません。

通称アルカリ(LR)ニッケル(ZR)リチウム(FR)
単1型(D)LR20
単2型(C)LR14
単3型(AA)LR6ZR6FR6
単4型(AAA)LR03ZR03FR03
単5型(N)LR1

JIS規格では電池の型だけじゃなくて種類も同時に指定しているようですね。

この表示は家電製品などでたまに見かけるような気がします。



..φ(･ω･*)　エフテクト管理人

CREE　LEDユニット　調査資料

【 XLamp XM-L 】3.1V/MAX3A/MAX10W/1040lm@10w/125°

http://www.cree.com/LED-Components-and-Modules/Products/XLamp/Discrete-Directional/XLamp-XML

【 XLamp XP-G 】

http://www.cree.com/LED-Components-and-Modules/Products/XLamp/Discrete-Directional/XLamp-XPG

Data Sheet(pdf)

http://www.cree.com/~/media/Files/Cree/LED%20Components%20and%20Modules/XLamp/Data%20and%20Binning/XLampXPG.pdf

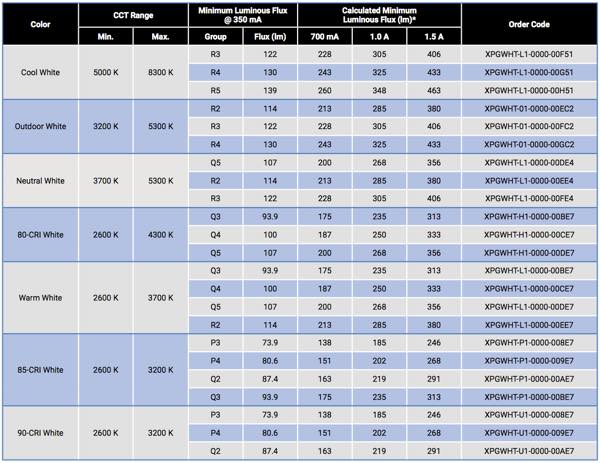

XP-G　カラー×7　明るさ　R5＝139lm〜463lm

ライト用LED　CREE

– メモ –
QREEのLEDは”XP-G”のような品番や”R5″のような明るさがわかっても、色のケルビン数はわからない。





..φ(･ω･*)　エフテクト管理人
